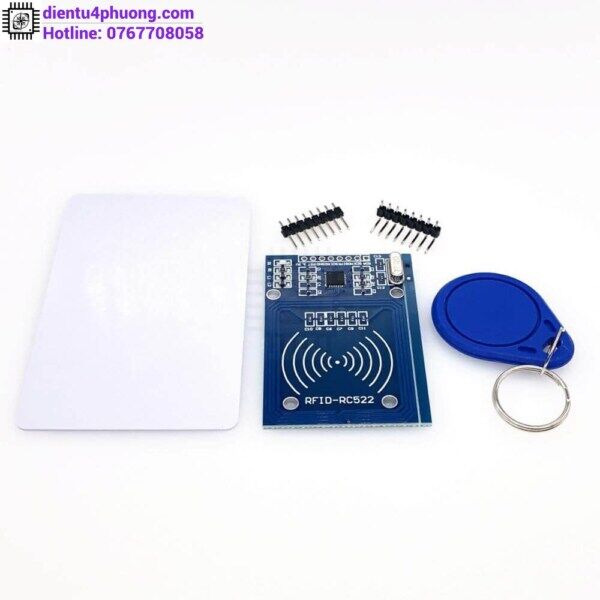

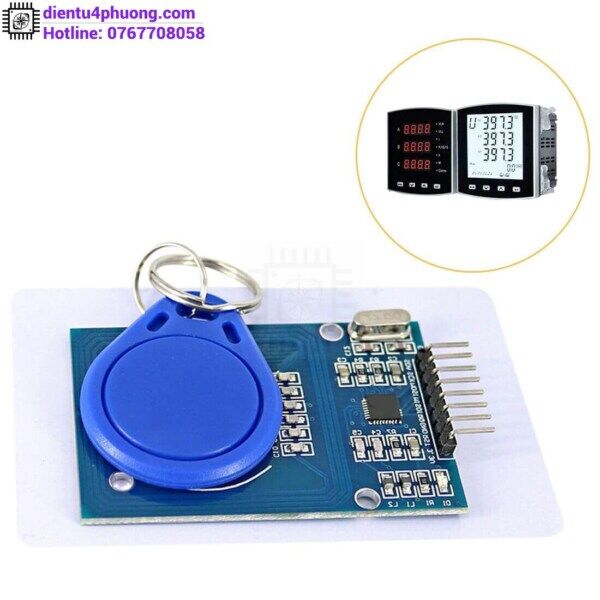

Module Giao Tiếp RFID RC522 – 13.56MHz
Module Giao Tiếp RFID RC522 – 13.56Mhz sử dụng IC MFRC522 của Phillip dùng để đọc và ghi dữ liệu cho thẻ NFC tần số 13.56mhz, với mức giá rẻ thiết kế nhỏ gọn, mạch RFID RC522 NFC này là sự lựa chọn hàng đầu cho các ứng dụng về ghi đọc thẻ RFID.
THÔNG SỐ MẠCH RFID RC522 NFC
- Nguồn: 3.3VDC, 13 – 26mA
- Dòng ở chế độ chờ: 1013mA
- Dòng ở chế độ nghỉ: <80uA
- Tần số sóng mang: 13.56MHz
- Khoảng cách hoạt động: 0~60mm(mifare1 card)
- Giao tiếp: SPI
- Tốc độ truyền dữ liệu: tối đa 10Mbit/s
- Các loại card RFID hỗ trợ: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
- Kích thước: 40mm × 60mm
SƠ ĐỒ CHÂN:
SƠ ĐỒ KẾT NỐI VỚI ARDUINO UNO:
————————CODE THAM KHẢO———————–
/* UNO MEGA SDA (SS) 10 53 SCK 13 52 MOSI 11 51 MISO 12 50 GND GND GND RST 9 9 3.3V 3.3V 3.3V */ #include <SPI.h> #include <MFRC522.h> #define RST_PIN 9 #define SS_PIN 10 // Nếu dùng Arduino Mega 2560 thì đổi 10 thành 53 MFRC522 mfrc522(SS_PIN, RST_PIN); void setup() { Serial.begin(9600); SPI.begin(); mfrc522.PCD_Init(); Serial.println("Lectura del UID"); } void loop() { if(mfrc522.PICC_IsNewCardPresent()) { if(mfrc522.PICC_ReadCardSerial()) { Serial.print("Card UID:"); for (byte i = 0; i < mfrc522.uid.size; i++) { Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(mfrc522.uid.uidByte[i], HEX); } Serial.println(); mfrc522.PICC_HaltA(); } } }
Sản Phẩm Chất Lượng?
- Shop ĐIỆN TỬ BỐN PHƯƠNG nhập hàng trực tiếp từ các xưởng lớn uy tín.
- Sản phẩm với các ưu điểm như: Module được thiết kế chắc chắn, kích thước nhỏ gọn, dễ dàng di chuyển, hoạt động ổn định trong thời gian dài, mạch có chất lượng tốt, độ bền cao.
- Ngoài ra, Module Giao Tiếp RFID RC522 – 13.56MHz này bên shop có hỗ trợ bảo hành 1 tuần (Xem thêm chính sách bảo hành và đổi trả) Và được đổi hàng trong 1 tuần khi module có hiện tượng bị lỗi. Vì Vậy, về chất lượng sản phẩm các bạn có thể yên tâm sử dụng.
- Sản phẩm được đóng gói theo quy trình
- Sản phẩm được kiểm tra trước khi giao hàng cho quý khách.
